一、適用范圍

YDM1系列塑料外殼式斷路器（CM1塑殼斷路器），是采用國際先進設計、制造技術研制、開發的新型斷路器。其額定絕緣電壓為690V，適用于交流50Hz，額定工作電壓400V及以下，額定工作電流800A及以下的電路中作不頻繁轉換及電動機不頻繁起動之用，斷路器具有過載、短路和欠壓保護裝置，能保護線路和電源設備不受損壞。
CM1塑殼斷路器按其額定極限短路分?jǐn)嗄芰Γ╨cu）的高低分為：C型（經濟型）、L型（標準型）、M型（較高分?jǐn)嘈停?、H型（高分?jǐn)嘈停┧念悺M1塑殼斷路器具有體積小、分?jǐn)喔?、飛狐短、抗震動等特點，是陸地及船舶使用的理想產品。
本塑殼斷路器可垂直安裝（即豎裝）、亦可水平安裝（即橫裝）。
該產品符合IEC60947-2和GB14048.2標準要求。

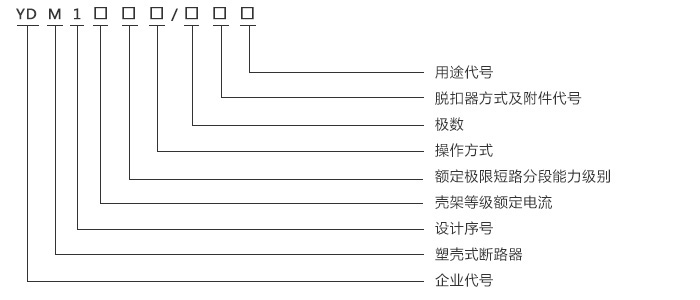

二、型號及其規格

注：
1.手柄直接操作無代號，轉動操作以Z表示，電動操作以P表示；
2.僅用做隔離的無脫扣器的斷路器以000表示；
3.保護電動機用斷路器以2表示，配電用無代號；
4.四極斷路器中性極（N極）結構代號；
A型：N極不安裝過電流脫扣元件，且N極始終接通不與其它三極一起合分；
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分；
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分；
D型：N極安裝過電流脫扣元件，且N極始終接通不與其它三極一起合分；

三、適用工作環境

■ 海拔高度兩千米及以下
■ 周圍介質溫度不高于正四十?dāng)z氏度（對于船用產品為正四十五攝氏度），不低于負五攝氏度。
■ 能耐受潮濕空氣的影響；
■ 能耐受鹽霧、油污的影響；
■ 能耐受霉菌的影響；
■ 能耐受核輻照的影響；
■ ******傾斜度為二十二點五度；
■ 在受到船舶正常震動時能可靠的正常工作；
■ 在受到地震情況下（4g）能可靠工作；
■ 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方能可靠工作；
■ 在沒有雨雪侵蝕的地方能可靠工作；

四、主要參數及技術性能

殼架等級額定電流lnm(A)		100
型號		YDM1-100C	YDM1-100L	YDM1-100M	YDM1-100H
額定電流ln(A)		16、20、25、32、40、50、63、80、100
極數		3	3	4	3
額定絕緣電壓Ui		AC800V
額定工作電壓Ue		AC400V/AC690V
額定頻率		50Hz
飛弧距離		≤50mm
額定極限短路分?jǐn)嗄芰cu（kA）		25	35	50	85
額定運行短路分?jǐn)嗄芰cs（kA）		18	22	35	50
操作性能（次）	電壽命	1500
	機械壽命	8500
附件（可任選）	分勵脫扣器	●	●	●	●
	欠電壓脫扣器	●	●	●	●
	輔助觸頭	●	●	●	●
	報警觸頭	●	●	●	●
	電動操作機構	●	●	●	●
	轉動手柄操作機構	●	●	●	●
外形尺寸	A	92	92	122	92
	B	150
	C	86		104
	D	68		86
安裝尺寸	a	30	30	60	30
	b	129
	φd	5

殼架等級額定電流lnm(A)		225
型號		YDM1-225C	YDM1-225L	YDM1-225M	YDM1-225H
額定電流ln(A)		100、125、140、160、180、200、225
極數		3	3	4	3
額定絕緣電壓Ui		AC800V
額定工作電壓Ue		AC400V/AC690V
額定頻率		50Hz
飛弧距離		≤50mm
額定極限短路分?jǐn)嗄芰cu（kA）		25	35	50	85
額定運行短路分?jǐn)嗄芰cs（kA）		18	22	35	50
操作性能（次）	電壽命	1500
	機械壽命	8500
附件（可任選）	分勵脫扣器	●	●	●	●
	欠電壓脫扣器	●	●	●	●
	輔助觸頭	●	●	●	●
	報警觸頭	●	●	●	●
	電動操作機構	●	●	●	●
	轉動手柄操作機構	●	●	●	●
外形尺寸	A	107	107	142	107
	B	165
	C	110		127
	D	86		103
安裝尺寸	a	35	35	70	35
	b	126
	φd	5

殼架等級額定電流lnm(A)		400
型號		YDM1-400C	YDM1-400L	YDM1-400M	YDM1-400H
額定電流ln(A)		200、250、315、350、400
極數		3	3	4	3
額定絕緣電壓Ui		AC800V
額定工作電壓Ue		AC400V/AC690V
額定頻率		50Hz
飛弧距離		≤100mm
額定極限短路分?jǐn)嗄芰cu（kA）		35	50	65	100
額定運行短路分?jǐn)嗄芰cs（kA）		25	35	42	65
操作性能（次）	電壽命	1000
	機械壽命	4000
附件（可任選）	分勵脫扣器	●	●	●	●
	欠電壓脫扣器	●	●	●	●
	輔助觸頭	●	●	●	●
	報警觸頭	●	●	●	●
	電動操作機構	●	●	●	●
	轉動手柄操作機構	●	●	●	●
外形尺寸	A	150	150	198	150
	B	150
	C	155		146.5
	D	105		106.5
安裝尺寸	a	44	44	94	44
	b	194
	φd	7

殼架等級額定電流lnm(A)		630
型號		YDM1-630C	YDM1-630L		YDM1-630M	YDM1-630H
額定電流ln(A)		250、315、350、400、500、630
極數		3	3		4	3
額定絕緣電壓Ui		AC800V
額定工作電壓Ue		AC400V/AC690V
額定頻率		50Hz
飛弧距離		≤50mm
額定極限短路分?jǐn)嗄芰cu（kA）		35	50		65	100
額定運行短路分?jǐn)嗄芰cs（kA）		25	35		42	65
操作性能（次）	電壽命	1000
	機械壽命	4000
附件（可任選）	分勵脫扣器	●	●		●	●
	欠電壓脫扣器	●	●		●	●
	輔助觸頭	●	●		●	●
	報警觸頭	●	●		●	●
	電動操作機構	●	●		●	●
	轉動手柄操作機構	●	●		●	●
外形尺寸	A	182	182	240	182	210
	B	270				280
	C	160				155
	D	110				115.5
安裝尺寸	a	58	58	116	58	70
	b	200				243
	φd	7

殼架等級額定電流lnm(A)		800
型號		YDM1-800M	YDM1-800H
額定電流ln(A)		630、700、800
極數		33	3
額定絕緣電壓Ui		AC800V
額定工作電壓Ue		AC400V/AC690V
額定頻率		50Hz
飛弧距離		＜100mm
額定極限短路分?jǐn)嗄芰cu（kA）		75	100
額定運行短路分?jǐn)嗄芰cs（kA）		50	65
操作性能（次）	電壽命	1000
	機械壽命	2500
附件（可任選）	分勵脫扣器	●	●
	欠電壓脫扣器	●	●
	輔助觸頭	●	●
	報警觸頭	●	●
	電動操作機構	●	●
	轉動手柄操作機構	●	●
外形尺寸	A	275	275
	B	210	210
	C	107	107
	D
安裝尺寸	a
	b
	φd



五、訂貨須知

訂貨時要標明下列各點：
產品型號和名稱：如YDM1-225M（CM1塑殼斷路器）/ YDM1-100H塑殼斷路器 瞬時脫扣額定電流：如225A。
極數：3P
訂貨數量：如1000只。
訂貨舉例：CM1塑殼斷路器，1P+N，32A，6110只。
